深钻孔 - Tebis智造-CAD/CAM和MES解决方案优化CNC制造过程

首页 > 软件应用 > CAM软件 > 深钻孔

深孔钻的完整解决方案

将受计算机支持流程的全部优势发挥出来

Tebis深孔钻解决方案适用于所有零件和机床：通过特殊的CAD/CAM策略，它既可用于带钻套的深孔钻机床，也可用于 不带钻套的加工中心。任何时候都可以在短时间内更换机床。易于自动化的准备和数控编程功能考虑了机床的运动特性，并解决了诸如冷却液所需压力之类的细节问题。Tebis使您能够利用这种高效加工能力：高达4米的钻孔深度（超过直径的10倍）是以零件高质量实现的。

轻松实现智能自动化...

无需在机床上编程：管理深孔钻中的所有加工任务，并且工艺绝对可靠。

... 从CAD到CAM

工业4.0数字化智能制造云平台，完整的智能自动化系统从自动数据准备到基于模板的NC编程

从一开始就使用智能功能

Tebis为您提供特殊准备功能，涵盖深孔钻中的所有相关要求。主要优点：从一开始就在Tebis中按特征对钻孔进行分类。特征不再完全是CAD几何形状，而是包含与制造相关的所有信息的“智能”元素。在准备过程中如有需要，这可以使重要的步骤完全自动化。

随后基于模板的CNC编程则非常简单。

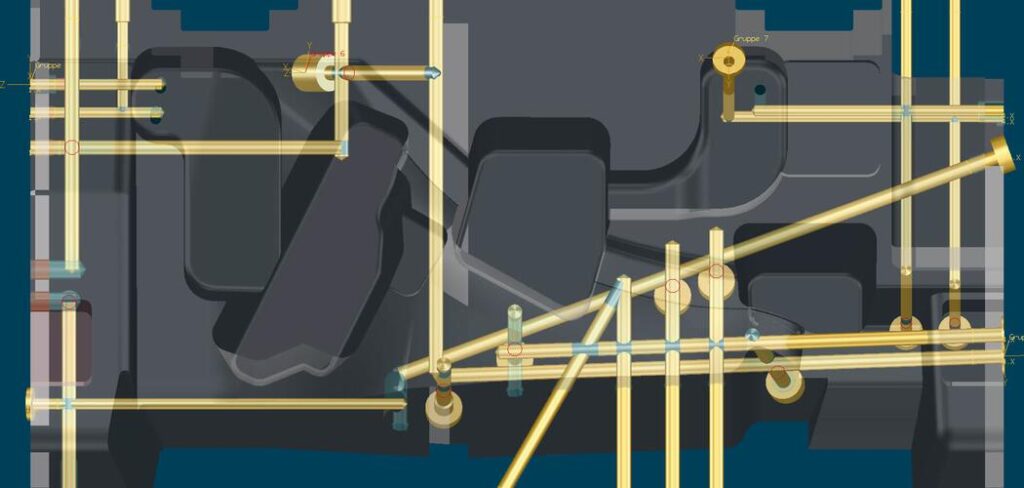

自动检测钻孔和深孔并将其与零件分开

自动延伸功能

如有必要，计划使用钻套进行无碰撞制造

生成基于模板的CAM程序以进行深孔钻

可以定义深孔钻策略中的所有必要策略，如限制条件或材料的进出，并且可以控制技术数据。模板技术使CNC编程人员无需担心设置是否正确：他们只需选择适合特定加工情况的模板，然后选择加工元素。自动向选定的机床分配最佳加工策略。如有需要，可以生成可靠的5面加工。

检查并更正数控程序以进行可靠的处理

您可以在仿真过程中优化加工操作：减少加工刀具的数量并调整预先确定的刀具长度检查并更改设置，并检查加工操作是否会与所有零部件发生碰撞。减少加工刀具的数量并调整预先确定的刀具长度检查并更改设置，并检查加工操作是否会与所有零部件发生碰撞。

机床更换实践示例

常规准备

(1)识别并插入特征

(2)扩展，排序和切割功能

第一次NC加工

(3) 自动化NC编程

第二次NC加工

(4) 在深孔钻机床上规划优化倾斜方向的二次数控加工

(5) 深孔钻机床上的切割和成组特征和机床
